Система увлажнения Breezart: какую подготовку воды предусмотреть в проекте

Подготовку воды для увлажнителя выбирают после расчёта влагосъёма и определения принципа работы оборудования. Испарительной секции нужны стабильная подача питьевой воды, фильтрация механических примесей, исправный слив и гигиеническое обслуживание; электродному паровому увлажнителю дополнительно требуется вода с электропроводностью, допустимой для его цилиндра.

Сначала посчитайте, сколько влаги теряет здание

Система увлажнения: какую подготовку воды предусмотреть в проекте, решают не по площади помещения и не по диаметру водопровода. Основа подбора — влагобаланс в самый сухой расчётный период. В него входят приточный наружный воздух, инфильтрация через ограждения и двери, вытяжка, внутренние влаговыделения людей и процессов.

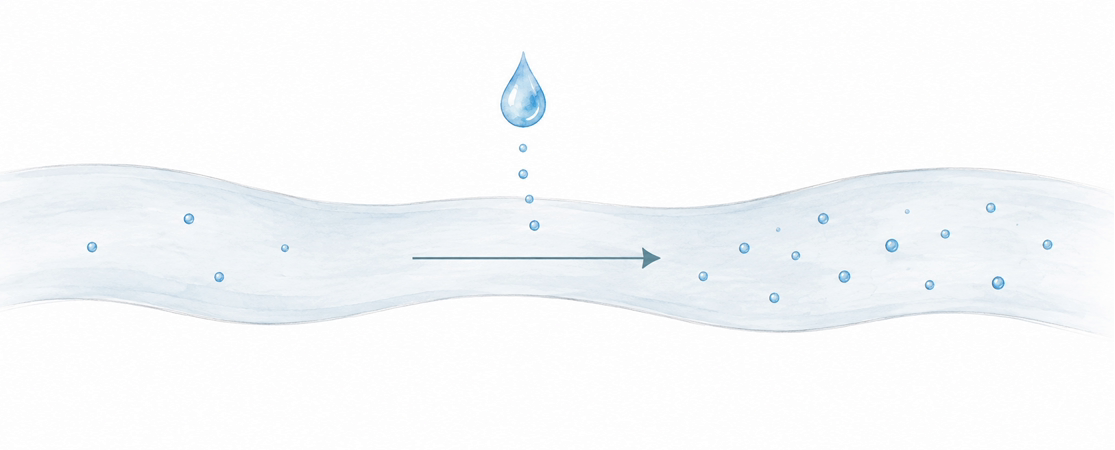

Для вентиляционного воздуха требуемый влагосъём определяют по разности влагосодержаний: G = L × (x_ц − x_н) / 1000, где L — массовый расход сухого воздуха, кг/ч, а x_ц и x_н — целевое и начальное влагосодержание, г/кг. Если известен только объёмный расход, его переводят в массовый при расчётной плотности воздуха.

К результату добавляют потери от неучтённой инфильтрации и режимов проветривания, затем вычитают устойчивые внутренние влаговыделения. Запас назначают на подтверждённую неопределённость, а не «на всякий случай»: чрезмерная производительность осложняет регулирование и увеличивает риск конденсации.

Способ увлажнения определяет требования к воде

В испарительной секции Breezart Humi Aqua вода смачивает кассету, а проходящий воздух забирает влагу с её поверхности. Производительность зависит от расхода и начального состояния воздуха. Например, для 550 Humi Aqua P производитель указывает до 5,2 л/ч при расходе воздуха до 550 м³/ч, а для 8000 Humi Aqua P — до 76 л/ч при расходе до 8000 м³/ч. Это предельные значения конкретных исполнений, а не норма расхода воды для любого объекта.

В Humi VP пар образуется в цилиндре с погружными электродами и поступает в воздуховод через парораспределитель. Ток проходит через воду, поэтому её электропроводность — рабочий параметр. В официальном каталоге для цилиндров разных моделей приведены диапазоны 350–750 или 350–1250 мкСм/см. После обратного осмоса проводимость может оказаться ниже требуемой: такое решение нельзя назначать без проверки выбранного цилиндра и анализа воды.

Для высоконапорного распыления, если оно применяется в другой системе, критичны минерализация и микробиологическая безопасность мелкодисперсной воды. Требования такого оборудования нельзя автоматически переносить на испарительную кассету или электродный цилиндр.

Что предусмотреть на линии испарительной секции

Производитель Breezart требует для испарительных увлажнителей воду, отвечающую гигиеническим требованиям к питьевой. На вводе предусматривают отсечной кран, разъёмное соединение, механическую фильтрацию и возможность взять пробу. Фактические давление, жёсткость, железо, мутность и микробиологические показатели сверяют с паспортом выбранной комплектации и результатом анализа.

Умягчение или мембранную очистку назначают только после этой сверки. Снижение солесодержания уменьшает минеральные отложения, но меняет свойства воды и режим работы оборудования. Состав ступеней определяет проектировщик водоподготовки вместе с поставщиком увлажнителя; универсальная связка фильтров без исходного анализа не даёт проверяемого результата.

Подачу воды рассчитывают не только по количеству влаги, которое уйдёт в воздух. Установка расходует воду на заполнение, промывку и слив; паровой цилиндр периодически сбрасывает часть воды для поддержания электропроводности. Поэтому производительность увлажнения и максимальный расход из водопровода — разные величины.

Дренаж относится к системе водоподготовки

Для увлажнителя заранее проектируют самотечный слив с уклоном, разрывом струи или другой защитой по монтажной документации и доступным для проверки гидрозатвором. Диаметр принимают по максимальному сбросу, а материалы — по температуре: дренаж парового цилиндра может быть горячим. Общую трассу проверяют на подпор при одновременном сливе других потребителей.

Поддон и дренаж не должны оставлять застойные зоны. На длительный простой автоматика должна останавливать подачу воды и выполнять предусмотренный изготовителем цикл опорожнения или промывки. Эти функции фиксируют в задании на автоматику, а не оставляют на устную договорённость при пусконаладке.

Гигиена зависит от конструкции и регламента

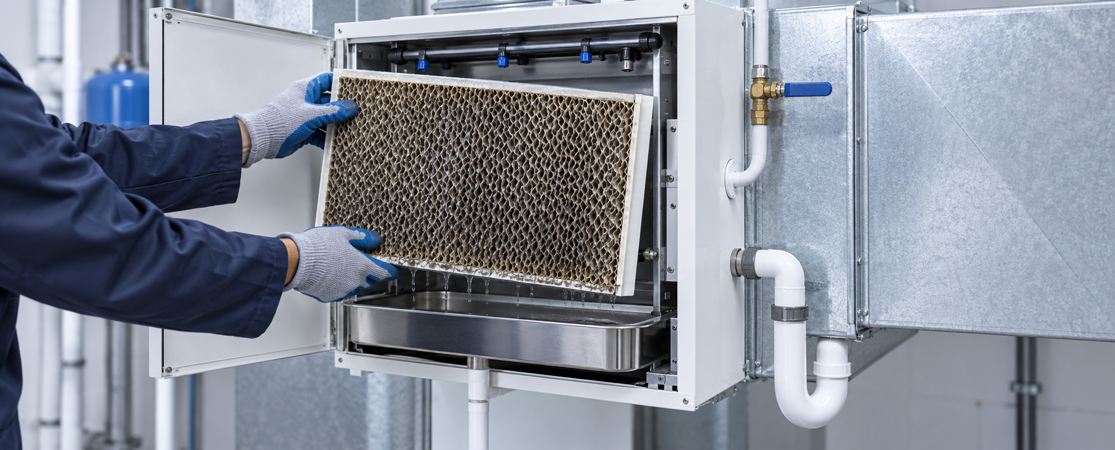

Питьевое качество воды на вводе — только начальное условие. В испарительной секции контролируют чистоту кассеты, поддона, распределителя и слива, исключают длительный застой и соблюдают сроки замены расходных материалов. Опцию подачи биоцида BCF рассматривают для совместимых Humi Aqua как часть конкретного проекта, с учётом инструкции и требований к эксплуатации.

У парового Humi VP обслуживание включает цилиндр, клапаны, паропровод и возврат конденсата. Производитель указывает, что конденсат из парораспределителя отводится обратно, а периодический слив поддерживает рабочую электропроводность в цилиндре. Отключать этот цикл ради экономии воды нельзя.

Автоматика защищает воздуховод и помещение

Один датчик в приточном канале позволяет поддерживать влажность подаваемого воздуха. Для управления по помещению нужен второй измерительный датчик, а канальный остаётся ограничительным: он не даёт довести воздух после увлажнителя до состояния, при котором в канале выпадет конденсат. Для Humi VP Breezart рекомендует ставить канальный датчик не ближе 1,5 м после парораспределителя.

Алгоритм блокирует увлажнение без подтверждённого расхода воздуха, при аварии вентилятора, протечке, переполнении или неисправности датчика. Уставку ограничивают по наружной температуре и температуре поверхностей: зимой высокая влажность в помещении может вызвать конденсат на окнах, мостиках холода и внутри ограждений.

Проектная проверка перед заказом

1. Зафиксируйте наружные и внутренние расчётные параметры, расход воздуха и инфильтрацию.
2. Рассчитайте влагобаланс для пикового и частичного режимов.
3. Выберите принцип увлажнения и модель по рабочей точке, а не только по максимальному расходу воздуха.
4. Получите анализ исходной воды и сопоставьте его с требованиями конкретного исполнения.
5. Рассчитайте подачу воды, промывочные расходы, горячий или холодный дренаж.
6. Предусмотрите датчики, блокировки, защиту от конденсации и доступ для обслуживания.
7. Внесите операции с кассетой, поддоном, цилиндром и фильтрами в регламент эксплуатации.

В актуальном разделе увлажнителей Breezart представлены испарительные Humi Aqua и электродные паровые Humi VP. Между ними выбирают по влагобалансу, доступной тепловой и электрической мощности, требованиям к гигиене и возможностям сервиса. Схему подготовки воды утверждают после выбора исполнения: только тогда известны допустимая электропроводность, расход на сброс и состав обслуживаемых узлов.
