Приточная вентиляция Breezart для квартиры: фильтрация, нагрев и расход воздуха

К утру в спальне душно, на окнах появляется конденсат, после проветривания быстро возвращается ощущение спёртого воздуха. Начать стоит с двух вопросов: сколько воздуха требуется квартире и сможет ли вытяжка удалить такой же объём.

В нашем примере приточная вентиляция Breezart для квартиры обслуживает две спальни и гостиную; постоянно живут четыре человека. Для подбора понадобятся назначение комнат, состояние вытяжных каналов кухни и санузлов, возможное место установки, длина трасс, доступная электрическая мощность и допустимый шум ночью. В квартирах одинаковой площади эти условия различаются, поэтому расход и комплектацию считают для конкретной планировки.

Сколько воздуха нужно комнатам и людям

Приточный воздух подают в жилые комнаты: спальни, детскую, кабинет, гостиную. Затем он перетекает через зазоры под дверями или специальные решётки к кухне и санузлам, откуда его удаляет вытяжка. Если межкомнатные двери перекрывают этот путь, расчётный расход не даст ожидаемого воздухообмена.

Ориентир считают двумя способами: по числу постоянных жильцов и по помещениям. В проекте используют нормы для конкретного типа квартиры и принимают большее значение. Следом проверяют вытяжные каналы. Например, приток 200 м³/ч при удалении 100 м³/ч создаст избыточное давление; часть воздуха уйдёт через входную дверь и неплотности вместо расчётного маршрута.

Для квартиры из примера расчётный ориентир составил 180 м³/ч. Фильтр, воздуховоды, отводы, решётки и шумоглушитель сопротивляются движению воздуха, поэтому рабочую точку находят на характеристике вентилятора с учётом всей сети. У Breezart 550 Lux производительность достигает 550 м³/ч; фактический расход определит пересечение характеристики установки с сопротивлением конкретной трассы.

После запуска полезно наблюдать за уровнем CO₂. Если ночью концентрация растёт, увеличивают расход и проверяют, доходит ли приток до спальни. Автоматика Breezart поддерживает управление производительностью по датчику CO₂. Пыль, запахи и газовые примеси требуют отдельных критериев: датчик CO₂ реагирует прежде всего на присутствие людей и интенсивность воздухообмена.

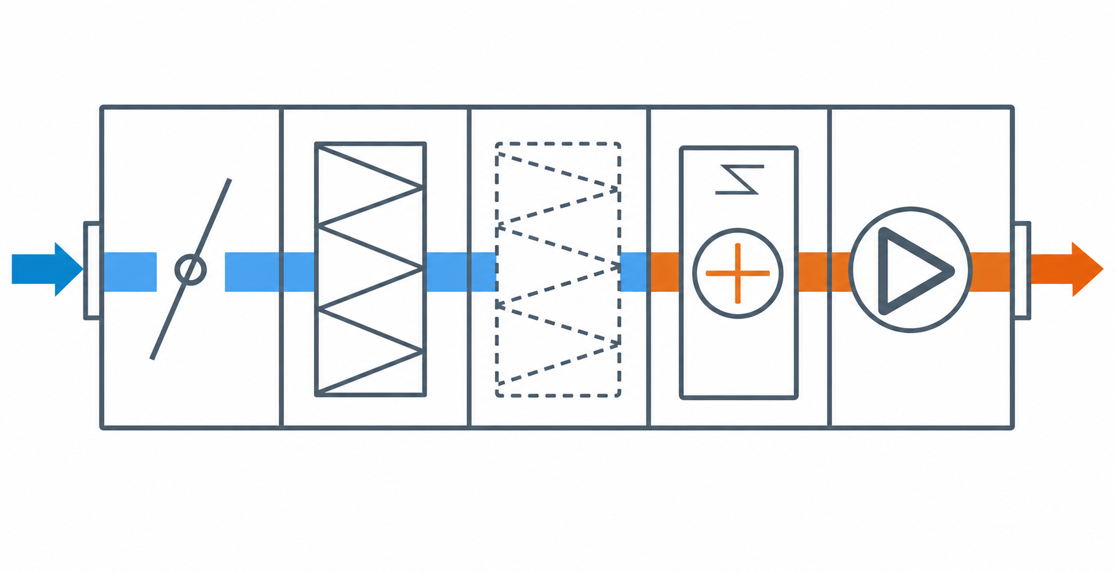

Фильтр выбирают вместе с вентилятором

Фильтр задерживает частицы, поступающие с улицы, и создаёт сопротивление воздушному потоку. У более тонкой или загрязнённой кассеты перепад давления выше. Характеристику вентилятора проверяют сразу с выбранным набором фильтров, чтобы сохранить расчётные 180 м³/ч и не компенсировать падение расхода завышенной скоростью.

В штатной комплектации 550 Lux применяется фильтр грубой очистки G4; вместо него доступен M5. В дополнительные салазки устанавливают компактный F7 или угольный Carb. G4 работает первой пылевой ступенью, F7 задерживает более мелкие частицы, угольный материал используют для части газовых примесей. Требования к конкретным загрязнителям сопоставляют с паспортом фильтра, а ресурс уточняют по условиям на месте установки.

Для обслуживания 550 Lux оставляют свободное пространство не меньше ширины установки. Съёмный люк открывается без демонтажа потолка, фильтр свободно выходит из корпуса. По мере загрязнения сопротивление растёт, а расход снижается. Срок замены зависит от состояния наружного воздуха, показаний автоматики и регламента конкретного фильтра.

Хватит ли мощности для зимнего нагрева

В холодный период наружный воздух нужно нагреть до температуры подачи. Предварительную электрическую мощность оценивают так:

P ≈ 0,000335 × L × Δt, где P — мощность в кВт, L — расход в м³/ч, Δt — разница между температурой наружного и подаваемого воздуха в °C.

При расходе 180 м³/ч нагрев с −25 до +18 °C требует примерно 2,6 кВт. В проектный расчёт дополнительно входят теплопотери, режим автоматики и паспортные ограничения установки. Для объекта в Москве наружную температуру выбирают по действующей климатической таблице для района строительства.

Керамический электрический нагреватель Breezart 550 Lux настраивается на мощность до 5,4 кВт. Для расчётной нагрузки 2,6 кВт диапазона хватает с запасом. Исполнение и подключение выбирают по напряжению питания, выделенной мощности квартиры, параметрам отдельной линии и защиты. При дефиците мощности уменьшают расход или температуру подачи либо меняют схему питания.

Тишина зависит от всей трассы

Технический лист 550 Lux разделяет звуковую мощность на всасывании, выпуске и от корпуса. Для спальни считают весь путь шума: скорость вентилятора, сечение каналов, повороты, решётки, виброразвязку, шумоглушитель и расстояние от установки до помещения. Паспортная звуковая мощность установки и уровень звука у кровати описывают разные точки системы.

Установку размещают в коридоре, гардеробной, кладовой или другой обслуживаемой зоне, предусмотренной проектом. На пути к жилым помещениям оставляют прямой участок для шумоглушителя. Резкие повороты и заужения возле решёток повышают сопротивление и скорость потока; вместе с ними растёт аэродинамический шум.

Трассу согласуют до чистовой отделки. На плане отмечают наружную решётку, установку, воздуховоды, шумоглушители, распределители и переточные пути. Затем проверяют высоту потолка и пересечения с балками и другими коммуникациями. В готовом потолке сохраняют доступ к фильтру, автоматике и обслуживаемым соединениям.

Что передать для подбора

Для подбора подготовьте:

• план квартиры с площадями и назначением комнат;
• число постоянных жильцов и режим использования помещений;
• состояние и фактическая работа вытяжки кухни и санузлов;
• варианты места для установки, забора воздуха и прокладки каналов;
• доступная электрическая мощность и параметры питания;
• требования к ночному шуму, фильтрации и управлению по CO₂;
• размеры сервисных люков и доступ для замены фильтра.

На основе этих сведений рассчитывают расход и нагрев, строят сеть, находят рабочую точку, подбирают фильтры и шумоглушение. Комплектацию сверяют с актуальным паспортом до заказа. В результате задача «нужен свежий воздух» превращается в набор проверяемых параметров для монтажа и настройки.
