Как защитить рекуператор Breezart от обмерзания и сохранить воздухообмен зимой

Зимняя защита рекуператора должна быть частью автоматики установки: она распознаёт начало обмерзания, временно меняет воздушную схему или включает преднагрев и возвращает систему в штатный режим после оттайки. Просто снизить приток вручную недостаточно — так нарушается баланс воздуха, а проблема лишь становится менее заметной.

Почему лёд появляется со стороны вытяжного воздуха

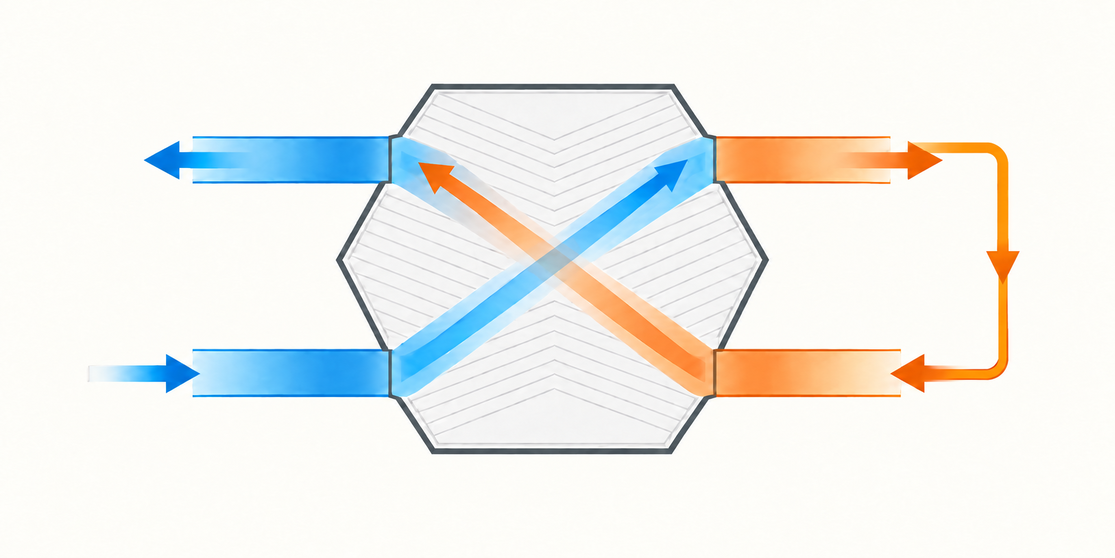

В пластинчатом теплообменнике тёплый вытяжной и холодный наружный воздух проходят по раздельным каналам. Потоки не смешиваются, но тепло переходит через стенки пластин. Влага из удаляемого воздуха при охлаждении конденсируется, а в холодной части рекуператора может замёрзнуть. Лёд сужает каналы, увеличивает сопротивление и уменьшает расход. Поэтому обмерзание оценивают не только по наружной температуре: важны влажность помещения, температура вытяжки, расходы обоих потоков и фактическое сопротивление фильтров и сети.

Температурную эффективность можно оценить как η_t = (t_пр − t_нар) / (t_выт − t_нар) × 100%, где t_пр — температура притока после рекуператора, t_нар — наружного воздуха, t_выт — вытяжного воздуха перед теплообменником. Это расчёт рабочей точки, а не постоянный «КПД модели».

Сначала — расходы, влажность и выбранная схема

Для подбора фиксируют расчётные расходы притока и вытяжки, наружную температуру, температуру и влажность в помещениях, сопротивление двух воздуховодных ветвей, мощность доступного нагревателя и параметры электропитания или теплоносителя. Расходы проверяют после монтажа. Если вытяжка ослабла из-за загрязнённого фильтра либо неверной настройки вентилятора, рекуператор получает меньше тёплого воздуха и холодная зона расширяется.

Баланс не обязательно означает одинаковые показания вентиляторов. Одинаковая команда управления не гарантирует одинаковый расход: сопротивление приточной и вытяжной сети различается. Нужны измерения в м³/ч и осознанный проектный дисбаланс, если его требуют помещения. Нельзя использовать случайное «душение» притока как постоянную защиту от льда: оно снижает воздухообмен и может создать нежелательное разрежение.

Тип теплообменника определяет доступный алгоритм. В актуальном разделе приточно-вытяжных установок представлены исполнения с противоточным пластинчатым и роторным рекуператорами. Для конкретной модели сверяют паспортную схему: одинаковое слово «рекуперация» не означает одинаковые датчики, заслонки и режим оттайки.

Как Breezart выполняет разморозку

Практический ответ на вопрос, как защитить рекуператор от обмерзания и сохранить воздухообмен зимой, зависит от исполнения. В схеме Breezart 1000 Aqua RP VB противоточный пластинчатый рекуператор оснащён датчиком обмерзания DP3, летним байпасом AV3 и отдельным клапаном разморозки AV4. Когда датчик фиксирует риск, автоматика открывает путь для тёплого воздуха к входу рекуператора. Длительность оттайки контролируется по датчику, а не по произвольному таймеру пользователя.

У 500 Lux RP применяется другой подтверждённый вариант: активная оттайка преднагревателем. Производитель указывает алюминиевый противоточный рекуператор с эффективностью более 75%, плавно регулируемый летний байпас и оттайку без снижения производительности. Эти свойства относятся именно к данной серии; переносить их на любую установку Breezart нельзя.

У энтальпийных моделей RE теплообменник переносит часть влаги из вытяжного потока в приточный. В официальном каталоге для исполнения 900 RE указано ограничение: относительная влажность вытяжного воздуха зимой не должна превышать 40%. Защита работает продувкой тёплым вытяжным воздухом с временной остановкой приточного вентилятора. Значит, сохранение воздухообмена надо понимать как автоматическое восстановление штатного расхода после цикла, а не как обещание неизменного мгновенного притока при любом способе оттайки.

Байпас и подогрев решают разные задачи

Летний байпас направляет воздух в обход теплообменника, когда возврат тепла не нужен. В некоторых схемах отдельная заслонка участвует в разморозке, но наличие слова «байпас» в комплектации ещё не доказывает зимний алгоритм. Нужно проверить структурную схему, назначение привода и логику контроллера.

Преднагреватель повышает температуру наружного воздуха до рекуператора и уменьшает риск замерзания конденсата. Постнагреватель расположен после теплообменника и доводит приток до заданной температуры; сам по себе он не греет холодную поверхность рекуператора. Мощность преднагрева считают по расходу воздуха и требуемому подъёму температуры, затем проверяют доступную электрическую мощность либо параметры водяного контура. Подбирать его «с запасом» без расчёта нельзя: автоматика должна уметь управлять конкретной ступенью или плавным регулятором.

Конденсат должен уйти до замерзания

Пластинчатое исполнение RP имеет поддон для конденсата. При монтаже оставляют сервисный доступ к рекуператору, фильтрам, датчику давления и дренажному присоединению. Трассу отвода выполняют по руководству конкретной установки: с требуемым уклоном, гидравлическим затвором и защитой участков, которые могут оказаться в зоне отрицательной температуры. Стоящая в поддоне вода превращает нормальный процесс конденсации в аварию даже при исправной автоматике.

Перед сезоном очищают или меняют фильтры, проверяют свободный дренаж, ход заслонок, показания датчиков и фактические расходы. После запуска полезно записать наружную температуру, влажность помещения, расход двух ветвей и длительность циклов оттайки. Частые циклы — повод искать причину: высокую влажность, разбаланс, загрязнение, неверную настройку или недостаточную мощность преднагрева, а не отключать защиту.

Порядок зимней проверки

1. Определить расчётные приток и вытяжку, температуру и влажность в помещении, зимнюю наружную температуру.
2. Выбрать тип рекуператора и найти в документации точный способ защиты: продувку, клапан разморозки либо преднагрев.
3. Проверить температурную эффективность и температуру после рекуператора в расчётной точке, затем рассчитать нагреватель.
4. Предусмотреть дренаж, доступ к фильтрам, датчикам и заслонкам, а также безопасное электропитание или обвязку водяного калорифера.
5. При пусконаладке измерить расходы обеих ветвей и испытать переход в режим защиты.

Рекуператор в центральной приточно-вытяжной системе одновременно работает с организованными притоком и удалением воздуха и возвращает часть тепла. Бризер — локальное приточное устройство для отдельного помещения; вытяжку и общий баланс здания он сам не организует. Если нужна вентиляция нескольких помещений с контролируемой вытяжкой, выбирают центральную схему. Если невозможно проложить сеть воздуховодов, рассматривают локальный приток, но отдельно решают удаление воздуха.

Главная ошибка зимней эксплуатации — пытаться сохранить температуру ценой выключенного притока. Правильно настроенная защита кратковременно меняет режим только настолько, насколько требуется для оттайки, а затем возвращает расчётный воздухообмен. Конкретный результат подтверждают не названием функции, а схемой установки, измеренными расходами и журналом работы автоматики.
