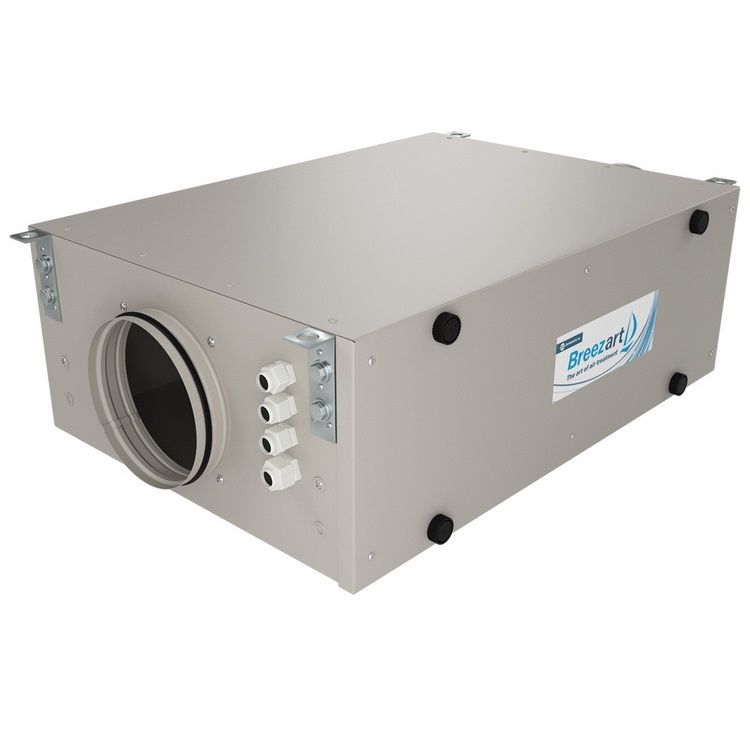

Breezart 550 Lux EZP5,4-PF

Компактная приточная установка для квартиры, небольшого офиса или коттеджа с цифровой автоматикой JetLogic, цветным сенсорным пультом с Wi-Fi и штатным веб-интерфейсом. Все настройки выполняются с пульта, включая максимальную производительность — 350 или 550 м³/ч.

JetLogic с датчиками нагревает воздух до заданной температуры, регулируя мощность калорифера, и защищает нагреватель от перегрева. Скорость вентилятора переключается в 10 ступенях, загрязнённость фильтра отслеживается по цифровому датчику давления. В памяти восемь недельных сценариев, есть функции «Комфорт» и «Рестарт», часы реального времени не сбрасываются при сбое питания. Программно меняются также предельная мощность калорифера и напряжение питания — 220 или 380 В. С пульта установки управляются увлажнители разных типов, с модулем JL208DP собирается VAV-система, к «умному дому» установка подключается по ModBus RTU или ModBus TCP через Wi-Fi.

Веб-интерфейс (опция WEB, штатно) работает в Google Chrome или Safari на компьютере, смартфоне или планшете. Через него можно:

• управлять температурой, скоростью и влажностью (при наличии увлажнителя);
• смотреть показания датчиков;
• смотреть ошибки по отдельным узлам с расшифровкой кодов, а при нормальной работе — последнюю возникшую;
• получать уведомления о неисправности по e-mail;
• настраивать и запускать сценарии;
• строить графики температуры, влажности, мощности калорифера и других параметров;
• вести учёт потребляемой электроэнергии;
• управлять расходом воздуха в VAV-зонах.

Устройство

Керамический нагреватель с низкой температурой поверхности, ограничение его мощности снижает пиковую нагрузку на электросеть. Лопатки EC-вентилятора загнуты вперёд. Корпус покрыт антикоррозионным полимером, пространство между стенками заполнено звукоизоляцией. Клапан с электроприводом установлен снаружи: он доступен для ремонта и выносится к месту забора наружного воздуха, врезка для замещения клапана входит в поставку. Кронштейны с вибровставками крепят установку к потолку или стене, на пол установка ставится на опоры FM1000 (опция FM). Люк для замены фильтра в зависимости от исполнения находится сбоку или снизу.

Штатный фильтр — G4 «EU4-600 Lux» 400-200-48, его можно заменить на M5. На салазки за ним ставится дополнительный фильтр G7C-M01: «F7-Comp-600» тонкой очистки или угольный «Carb-Comp-600». Для фильтра высокой пылеёмкости (угольный + F7) на выходе предусмотрен отдельный корпус 550 Filter Case.

Опции HEP и HE управляют увлажнителем с электрическим пред- и постнагревателем или только с постнагревателем, подходят испарительные увлажнители ALL HE P и паровые Humi VP. Опция CT поддерживает температуру в помещении по дополнительному датчику (каскадный регулятор). ККБ подключается через одну из двух опций: DC — «сухие контакты» для ККБ On/Off или PC — сигнал 0–10 В для инверторного ККБ. Для исполнения 550 Lux SB есть опция MR5: привод клапана с возвратной пружиной. В пару к установке подбираются вытяжные установки Breezart ALL EXTRA, сбалансированные по производительности. Для VAV-системы предлагаются модуль JL208DP на 4 зоны (трубка 1 м и адаптер в комплекте) и распределительная камера 550 DIST. Проводное подключение по Ethernet обеспечивает шлюз TPD-Gate на базе пульта TPD, который переводит Modbus RTU в Modbus TCP.
