Функции автоматики
- Плавная регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
- Регулировка скорости вентилятора, 10 ступеней.
- Возможность управления увлажнителем воздуха с пульта вентустановки.
- Управление ККБ различного типа, в том числе сигналом 0-10В.
- Контроль загрязненности воздушного фильтра (цифровой датчик давления).
- Восемь недельных сценариев, часы реального времени.
- Возможность создания VAV-системы (требуется модуль JL208DP).
- Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
- Удаленное управление с компьютера или смартфона / планшета.
- Встроенная цифровая автоматика (MODBUS) с возможностью подключения к системе "умный дом"
- Пульт управления с цветным сенсорным дисплеем
- Удаленное управление (WEB-интерфейс)
- Управление вентилятором по датчикам CO2 / VOC (опция)
- Контроль загрязненности воздушного фильтра (цифровой датчик давления)
- Управление увлажнителем Breezart
- Управление вытяжным вентилятором
- Управление увлажнителем CAREL
- Недельный таймер
- VAV-совместимая вентустановка VaV
- Вентилятор EBMPapst серии EC (инверторный)
- 10-ти ступенчатое регулирование производительности
- Нагреватель керамический электрический
- Охладитель фреоновый
- Фильтр класса G4 на входе притока
- Воздушный клапан на входе притока, с электроприводом, без возвратной пружины
- Термо- и шумоизолированный корпус

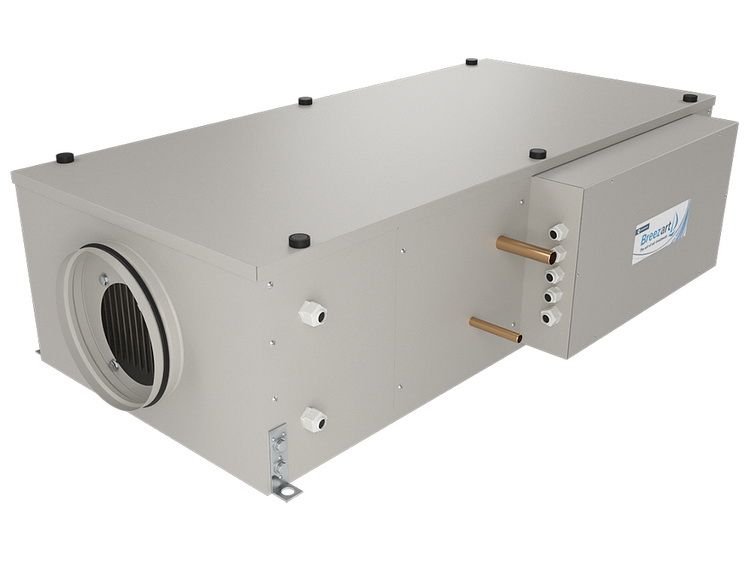

Приточная установка Breezart 1000 LUX F PTC со встроенным охладителем предназначена для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем.
Входящая в комплект современная цифровая автоматика, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами, непосредственно с ПДУ установки. Управление наружным блоком системы охлаждения может осуществляться различными типами сигналов: 0-10В, бинарный код, или ВКЛ/ВЫКЛ.
Компрессорно-конденсаторный блок (ККБ), используемый для охлаждения воздуха, устанавливается и размещается аналогично наружным блокам систем кондиционирования, и не входит в комплект поставки.
В зависимости от используемого типа ККБ, дополнительно может потребоваться контроллер секции охлаждения приточных установок (инверторные модели Daikin, Mitsubishi Electric и т.п.) и комплект обвязки ККБ: смотровое стекло, фильтр, ТРВ, соленоидный клапан и прочие элементы.
При использовании систем охлаждения СТАРТ / СТОП, рекомендуется опция "каскадное регулирование", с поддержанием заданной температуры воздуха по дополнительному комнатному датчику или датчику температуры воздуха в вытяжном канале.
Оборудование Breezart обладает компактными габаритами и низким уровнем шума, что значительно упрощает его размещение.
Вентилятор EBMPapst серии EC
Электронно-коммутируемый вентилятор с плавной регулировкой оборотов ведущего европейского производителя EBMPapst (Германия). В большинстве моделей установлены новейшие электронно-коммутируемые вентиляторы EBMPapst серии EC, отличающиеся широким диапазоном регулирования скорости, высоким КПД.
Отличается низким уровнем шума и практически неслышен на малых скоростях. Вентиляторы имеют защиту от пропадания фазы и механической блокировки рабочего колеса.
Автоматика
Система цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ".
Система автоматики встроена в корпус вентустановки, комплектуется всеми необходимыми для ее работы датчиками, имеет возможность подключения и управления канальным увлажнителем и вытяжными вентиляторами.
VAV-система
В результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей.
Цветной сенсорный пульт ДУ
Пульт управления TPD-283U / TPD-283U-H с цветным сенсорным дисплеем входит в стандартную комплектацию приточных и приточно-вытяжных установок Breezart.
Удаленное управление
Доступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface.
Управление вентилятором по датчикам CO2 | VOC
Встроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра.
Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана.
Керамический (PTC) нагреватель*
Преимущества перед обычными ТЭНовыми нагревателями:
- долговечность;
- энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
- экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);
*Используется не во всех установках, см. техническую документацию.
Секция охлаждения
Приточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе.
Секция увлажнения (опция)
В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха
по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки.
Воздушный клапан с электроприводом
Возможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды.
Шумоизолированный корпус
Межкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна. Металлический корпус имеет полимерное покрытие, обладающее высокой антикоррозионной устойчивостью. В каркасных вентустановках применяются сэндвич-панели ППУ Zn-Polyester.
Фильтрация воздуха
В установках Breezart применяются разные типы фильтров:
- Сменный фильтр грубой очистки класса G4
- Сменный фильтр тонкой очистки класса F7
- Сменный фильтр грубой очистки класса M5
- Сменный фильтр тонкой очистки класса F9
- Угольно — пылевой фильтр тонкой очистки класса F7
